Memória e sinais de clock

Nos capítulos anteriores vimos como portas lógicas podem ser combinadas para formar circuitos combinacionais, onde a saída depende apenas das entradas presentes. Dê as mesmas entradas, obtenha sempre a mesma saída.

Mas computadores fazem muito mais do que reagir a entradas. E uma caracterísca essencial é a capacidade de guardar informações. Para que isso funcione, o circuito precisa de memória, a capacidade de armazenar o estado passado e consultá-lo no presente. E é isso que os circuitos lógicos sequenciais oferecem, onde a saída depende tanto das entradas presentes quanto das anteriores.

SR Latch

O componente de memória mais simples possível é o latch, simples pois ele armazena apenas 1 bit.

O SR latch tem duas entradas e duas saídas:

• S (set): define o bit armazenado como 1
• R (reset): redefine o bit armazenado como 0
• Q: a saída principal, o bit armazenado
• $\overline{Q}$: o complemento de Q, sempre o oposto do que está em Q

Quando S é 1, a saída Q vai para 1. Se S voltar a ser 0, Q continua sendo 1, pois o circuito "lembra" da entrada anterior. Quando R é 1, o estado anterior é apagado e Q volta para 0, onde permanece mesmo quando R voltar a ser 0.

S	R	Q	Operação
0	0	Mantém o valor anterior	Manter
0	1	0	Redefinir
1	0	1	Definir
1	1	X	Inválido

A linha S=1, R=1 é inválida porque as duas entradas se contradizem: uma quer definir e a outra quer redefinir ao mesmo tempo. O resultado seria indeterminado.

Como o SR latch funciona por dentro

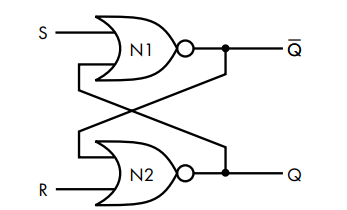

O SR latch pode ser implementado com duas portas NOR e alguns fios de realimentação, onde a saída de cada porta alimenta a entrada da outra.

Quando vi isso pela primeira vez, pensei: espera, isso é um paradoxo. Para calcular a saída de N1, preciso da saída de N2, que por sua vez depende da saída de N1. Como isso funciona sem entrar em loop infinito?

O problema era que eu estava pensando de forma muito humana. O circuito não calcula em passos como nós. O tempo todo existe corrente fluindo pelos fios, seja ela alta ou baixa. Quando uma nova entrada é aplicada, as tensões se propagam simultaneamente pelos dois fios de realimentação e o circuito converge para um novo estado estável em frações de nanossegundo. Não é uma sequência de passos, são tensões se ajustando ao mesmo tempo.

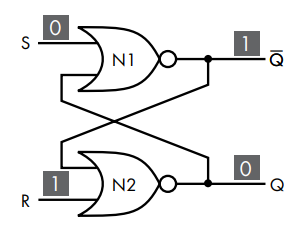

Para tornar isso mais palpável, tome o caso R=1:

1. N2 recebe R=1. Independente do que $\overline{Q}$ vale, 1 NOR qualquer_coisa = 0. Q vai para 0.
2. N1 agora recebe S=0 e Q=0. 0 NOR 0 = 1. $\overline{Q}$ = 1.
3. O circuito estabilizou em Q=0 e $\overline{Q}$=1.

Quando R volta para 0, as saídas permanecem Q=0 e $\overline{Q}$=1 por realimentação. Esse é o momento em que o circuito está fazendo o que imaginamos que uma memória deveria fazer, ou seja, armazenando coisas.

Dito isso, podemos voltar a tratar o SR latch como um bloco único encapsulado. Os detalhes internos estão lá, mas não precisamos pensar neles a cada uso.

A máquina de venda automática

Para entender o SR latch em ação, imagine o seguinte circuito de uma máquina de venda automática com duas entradas e dois LEDs:

• COIN: botão que representa inserir uma moeda
• VEND: botão que solicita a venda de um item
• COIN LED: acende quando uma moeda foi inserida
• VEND LED: acende quando um item está sendo vendido

A regra proposta é que a máquina só vende se uma moeda foi inserida antes.

Sem memória, o circuito não tem como saber se uma moeda foi inserida no passado. Ele enxerga apenas o estado presente das entradas. Mas com um SR latch, quando COIN é pressionado, o latch armazena Q=1. Quando VEND é pressionado, uma porta AND verifica se Q=1. Se sim, o VEND LED acende.

Mas há mais de uma forma de implementar o reset desse latch:

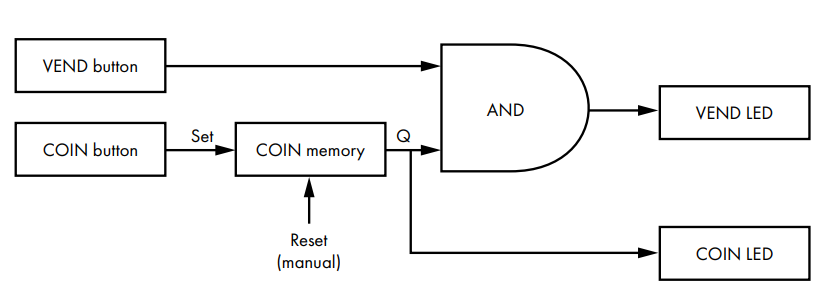

Versão 1 - reset manual. A saída da porta AND acende o VEND LED. O latch só é resetado via input R, por intervenção humana. Funciona, mas alguém precisaria apertar R para voltar ao estado inicial.

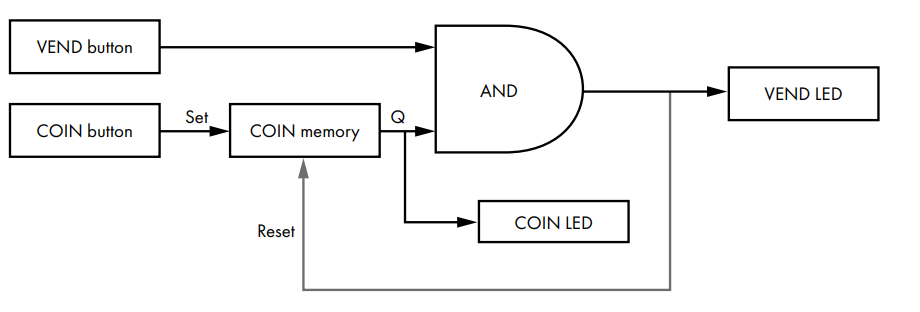

Versão 2 - reset automático. A saída da porta AND é conectada de volta ao input R do latch. Quando o VEND LED acende, o latch se reseta sozinho. Porém o problema é que o circuito opera tão rápido que o reset ocorre antes do LED ter tempo de acender. O usuário não vê nada. Um exemplo clássico de um design que tecnicamente funciona, mas é rápido demais para ser percebido.

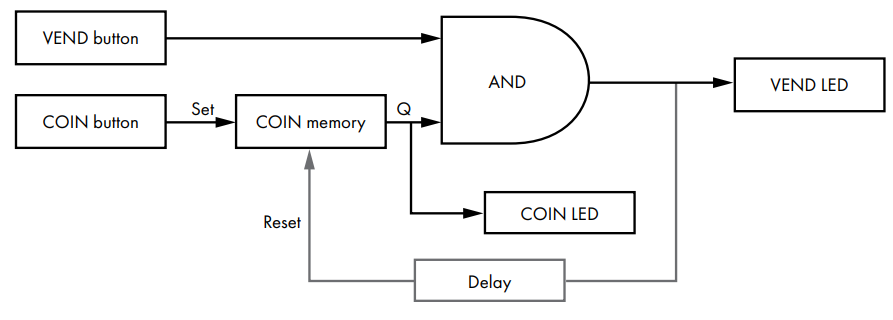

Versão 3 - reset automático com delay. Um capacitor é inserido na linha de reset. O capacitor precisa de tempo para carregar, e esse tempo introduz o atraso necessário para o VEND LED aparecer antes do reset ocorrer.

Um capacitor é um componente elétrico que armazena energia. Seu comportamento muda conforme seu estado de carga:

• Descarregado: age como curto-circuito, deixando a corrente passar livremente
• Carregado: age como circuito aberto, bloqueando a corrente

O tempo para carregar ou descarregar depende da capacitância do componente e da resistência do circuito. Quanto maiores esses valores, mais lento o carregamento, e portanto, maior o delay. A capacitância é medida em farads (F). Um farad é um valor enorme, então capacitores são tipicamente medidos em microfarads ($\mu\text{F}$).
